焊接机器人自动化知识（八）

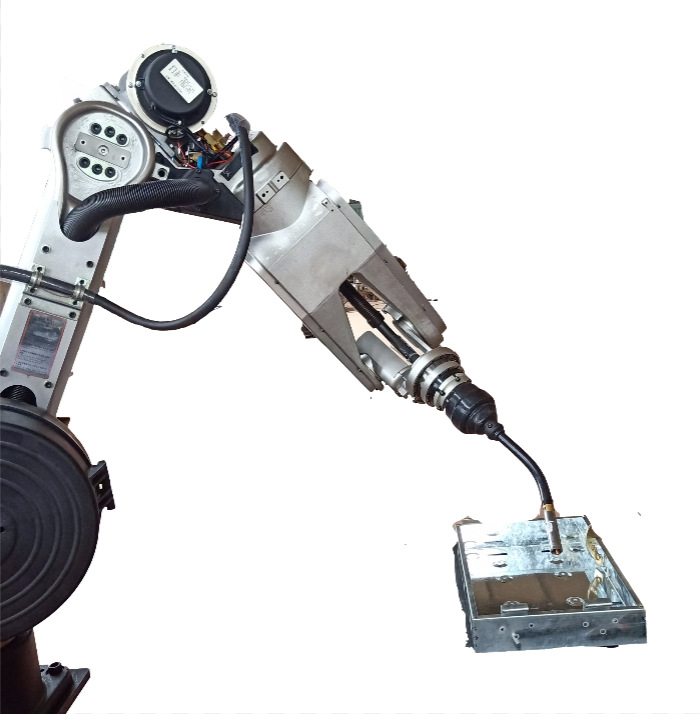

送丝系统
送丝系统通常是由送丝机（包括电动机、减速器、校直轮、送丝轮、送丝软管、焊丝盘等）组成。盘绕在焊丝盘上的焊丝经过校直轮和送丝轮送往焊枪。根据送丝方式的不同，可分为四种类型：
（1）拉丝式
拉丝式可分为三种形式：
1）将焊丝盘和焊枪分开，两者通过送丝软管连接；
2）将焊丝盘直接安装在焊枪上；
3）焊丝盘与焊枪分开，送丝电动机也与焊枪分开。
前两种都适用于细丝半自动焊，但前一种操作比较方便，第三种送丝方式可用于自动熔化极气体保护焊。
（2）推丝式
推丝式是焊丝被送丝轮推送经过软管而达到焊枪，是半自动熔化极气保护焊的主要送丝方式。
这种送丝方式的焊枪结构简单、轻便、操作维修都比较方便，但焊丝送进的阻力较大。随着软管的加长，送丝稳定性变差，一般送丝软管长为3．5～4m左右。
（3）推拉丝式
这种送丝方式的送丝软管最长可以加长到15m左右，扩大了半自动焊的操作距离。焊丝前进时既靠后面的推力，又靠前边的拉力，利用两个力的合力来克服焊丝在软管中的阻力。推拉丝两个动力在调试过程中要有一定配合，尽量做到同步，但以拉为主。焊丝送进过程中，始终要保持焊丝在软管中处于拉直状态。
这种送丝方式常被用于半自动熔化极气体保护焊。
（4）行星式（线式）
行星式送丝系统是根据“轴向固定的旋转螺母能轴向送进螺杆”的原理设计而成的。
三个互为120°的滚轮交叉地安装在一块底座上，组成一个驱动盘。驱动盘相当于螺母，通过三个滚轮中间的焊丝相当于螺杆，三个滚轮与焊丝之间有一个预先调定的螺旋角。
当电动机的主轴带动驱动盘旋转时，三个滚轮即向焊丝施加一个轴向的推力，将焊丝往前推送。送丝过程中，三个滚轮一方面围绕焊丝公转，另一方面又绕着自己的轴自转。调节电动机的转速即可调节焊丝送进速度。
这种送丝机构可一级一级串联起来而成为所谓线式送丝系统，使送丝距离更长（可达60m）。
送丝系统
送丝系统通常是由送丝机（包括电动机、减速器、校直轮、送丝轮、送丝软管、焊丝盘等）组成。盘绕在焊丝盘上的焊丝经过校直轮和送丝轮送往焊枪。根据送丝方式的不同，可分为四种类型：
（1）拉丝式
拉丝式可分为三种形式：
1）将焊丝盘和焊枪分开，两者通过送丝软管连接；
2）将焊丝盘直接安装在焊枪上；
3）焊丝盘与焊枪分开，送丝电动机也与焊枪分开。
前两种都适用于细丝半自动焊，但前一种操作比较方便，第三种送丝方式可用于自动熔化极气体保护焊。
（2）推丝式
推丝式是焊丝被送丝轮推送经过软管而达到焊枪，是半自动熔化极气保护焊的主要送丝方式。
这种送丝方式的焊枪结构简单、轻便、操作维修都比较方便，但焊丝送进的阻力较大。随着软管的加长，送丝稳定性变差，一般送丝软管长为3．5～4m左右。
（3）推拉丝式
这种送丝方式的送丝软管最长可以加长到15m左右，扩大了半自动焊的操作距离。焊丝前进时既靠后面的推力，又靠前边的拉力，利用两个力的合力来克服焊丝在软管中的阻力。推拉丝两个动力在调试过程中要有一定配合，尽量做到同步，但以拉为主。焊丝送进过程中，始终要保持焊丝在软管中处于拉直状态。
这种送丝方式常被用于半自动熔化极气体保护焊。
（4）行星式（线式）
行星式送丝系统是根据“轴向固定的旋转螺母能轴向送进螺杆”的原理设计而成的。
三个互为120°的滚轮交叉地安装在一块底座上，组成一个驱动盘。驱动盘相当于螺母，通过三个滚轮中间的焊丝相当于螺杆，三个滚轮与焊丝之间有一个预先调定的螺旋角。
当电动机的主轴带动驱动盘旋转时，三个滚轮即向焊丝施加一个轴向的推力，将焊丝往前推送。送丝过程中，三个滚轮一方面围绕焊丝公转，另一方面又绕着自己的轴自转。调节电动机的转速即可调节焊丝送进速度。
这种送丝机构可一级一级串联起来而成为所谓线式送丝系统，使送丝距离更长（可达60m）。
若采用一级传送，可传送7～8m。这种线式送丝方式适合于输送小直径焊丝（φ0．8～1．2mm）和钢焊丝，以及长距离送丝。
